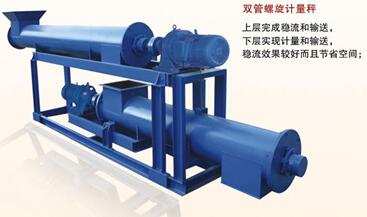

螺旋稱重系統主要由穩流給料螺旋、稱重橋架、減速電機、稱重傳感器、測速傳感器、稱重控制儀表和電控系統等組成,稱重橋架為杠桿式,其杠桿支點采用耳軸,不受腐蝕及外界因素對計量精度影響;測速傳感器置于螺旋體非驅動端。
一、稱重螺旋輸送機工作原理
螺旋稱重定量給料機用于對散狀物料的定量給料,給料過程為螺旋旋轉連續給料,將來自于用戶給料倉或其他給料設備的物料輸送并通過稱重橋架進行重量檢測;同時裝于端部的測速傳感螺旋體進行速度檢測;被檢測的重量信號及速度信號一同送入稱重控制器進行微積分處理并顯示以噸每小時為單位的瞬時流量及以噸為單位的累計量。
二、稱重螺旋輸送機性能特點
2.1給料螺旋具有獨特的穩流結構,在整個進料口截面上料粉均勻下沉,不易結拱,沖洗
2.2單螺旋無軸結構,料流穩定,不會卡料。重量信號真實,計量精度更高。(可選)
2.3螺旋葉片選用304不銹鋼材料精工制作,耐磨 耐腐蝕性強,使用壽命長。
2.4螺旋間隙小,克服回流沖料問題,避免管壁間隙中粘附物料。
2.5密封結構,減少粉塵外揚。
2.6進出料口為軟連接,可根據現場要求任意調整水平安裝角度
2.7自動計量標定系數,自動測量系統零點;
2.8手動置入各種參數,運行操作可手動/自動切換;
2.9具有儀表自診斷和計算機聯網功能。

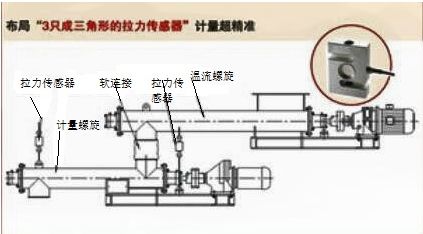

三、稱重螺旋輸送機基本組成
拉力傳感器又叫電阻應變式傳感器,隸屬于稱重傳感器系列,是一種將物理信號轉變?yōu)榭蓽y量的電信號輸出的裝置,它使用兩個拉力傳遞部分傳力,在其結構中含有力敏器件和兩個拉力傳遞部分,在力敏器件中含有壓電片、壓電片墊片,后者含有基板部分和邊緣傳力部分拉力傳感器基于這樣一個原理:彈性體(彈性元件,敏感梁)在外力作用下產生彈性變形,使粘貼在他表面的電阻應變片(轉換元件)也隨同產生變形,電阻應變片變形后,它的阻值將發生變化(增大或減?。?,再經相應的測量電路把這一電阻變化轉換為電信號(電壓或電流),從而完成了將外力變換為電信號的過程。
配重塊是為了保持輸送物料時螺旋體的平衡
稱重儀表是以微機為基礎的動態秤儀表,用于連接帶有測速傳感器與稱重傳感器的稱重,通過其強大的硬件和軟件處理,以顯示連續流量和累重信息
四、稱重螺旋輸送機主要參數
1、計量準確度:1.0 2.0級
2、控制精度:好于2%
3、稱量范圍:0~100t/h
4、螺旋轉速:40~85r/min
5、螺旋直徑: Φ100~Φ400
6、電源: 控制系統:單相220V±10%、50HZ
五、稱重螺旋輸送機定貨需知
1、物料名稱:
2、計量范圍:較大____ t/h;較小____t/h ;常用____t/h ;
3、螺旋直徑:____mm
4、控制精度:____
5、物料物理特性:(1)粒度 (2)比重 (3)濕度
6、集控距離 集控臺數
