　　一、鏈板輸送機概述：
HB型鏈板、鏈斗式輸送機是一種固定輸送設備，該系列輸送機有如下特點：
1、適應性強，本機適用于不帶粘性的散狀物料及粒狀、塊狀物料的輸送，尤其適用于塊狀較大，且具有鋒利棱角，灼熱的（如水泥熟料等）物料的輸送，而且在輸送過程中可同時完成冷卻、清洗等工藝過程；
2、整機裝置緊湊、安裝、調試、維修方便；
3、鏈板、鏈斗結構合理、剛性好，耐沖擊性強；
4、以滾動磨擦代替滑動磨擦、運行阻力低；
5、鏈板機適用0°～15°傾角，鏈斗機輸送傾角大可達45°；
6、輸送距離≤30m時，可采用環鏈及板鏈作牽引件，輸送距離>30m時，為防止滑動，需采用板鏈作牽引件。

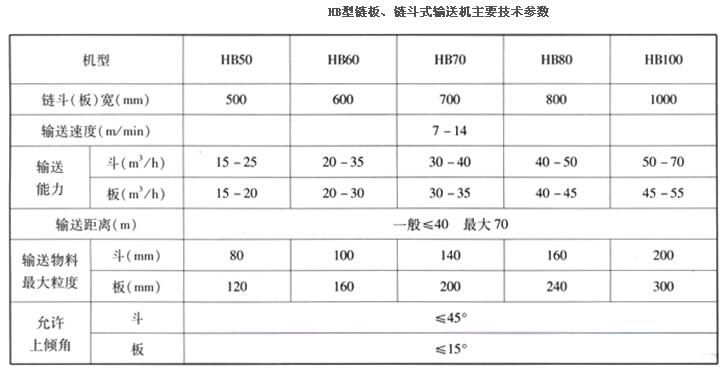

二、HB型鏈板、鏈斗式輸送機主要技術參數
鏈板輸送機

三、外形結構 ：
1、鏈板機板沿高一般為80～120mm，視輸送物料及輸送量在設計時可適當變動，其物料是連續在鏈板上存放，為防止其過多漏料，其上傾角度一般不大于15°，其外型結構見下圖。
2、鏈斗機的物料是存放在單鏈斗里進行輸送，其在輸送過程中，依靠重力及滾輪作用，鏈斗總處于水平狀態，故其可用于較大傾角輸送物料過程，其大上傾角可達到45°，共外型結構見下圖。

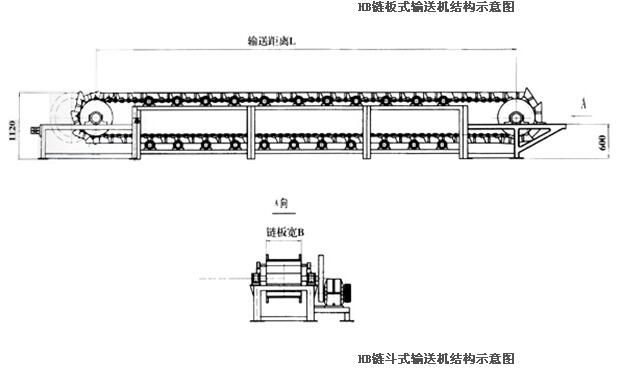

HB鏈板式輸送機結構示意圖

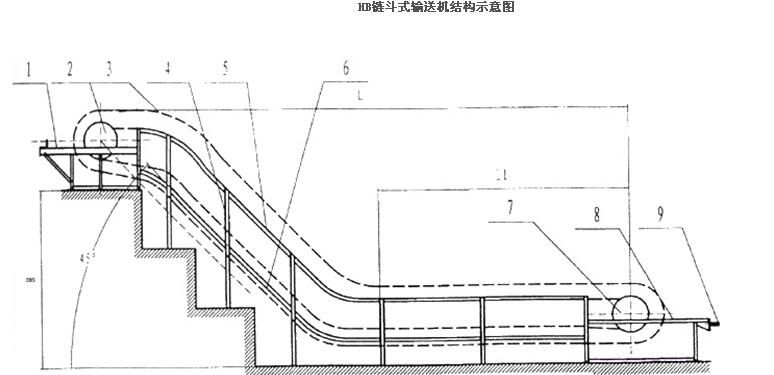

HB鏈斗式輸送機結構示意圖

1、頭部　 2、動力驅動鏈輪組　 3、運載組件　4、傾斜中間支部　 5、上道軌　6、下道軌　 7、尾部鏈輪組
8、尾架　 9、絲杠拉緊裝置
四、注意事項
1、鏈斗機、鏈板機主要用于輸送磨損強，溫度高的物料，用戶訂貨時需注明型號，兩輪中心距，傾斜角度，較大輸送量等工藝參數。
2、動力裝置在鏈斗（板）機頭部、左、右裝可根據用戶要求變動。
3、輸送速度以8～10m/min為宜，太低影響輸送量，太高噪音大，磨損增大。且HB800、HB1000適宜輸送堆密度較小的物料。
五、鏈板輸送機各部分結構示意圖：
