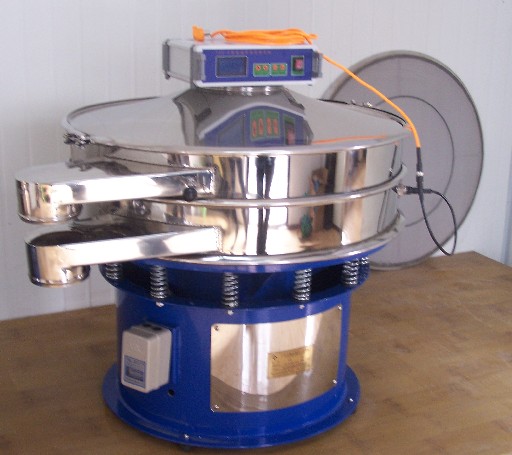

超聲波振動篩簡介

超聲波振動篩主要由：超聲波諧振電源、超聲波發生器和旋振篩組成。

超聲波諧振電源其大頻率可達38KHZ高頻，LCD大屏顯示系統電參數及系統的工作狀態,數字調頻調幅,可根據篩分不同狀態(Q235#、201#、304#不銹鋼材質網架或者空心網架和實心網架),自動跟蹤諧振點,實現功率輸出較大化,長期工作穩定,發熱量小,使用方便。

高頻連接線:超聲波發生器和超聲波換能器之間采用電纜連接;

    連接器接口:航空插件;

    換能器:高性能超聲波轉換器件;

    超聲波網架:由外網架與共振環組成;

   a.工作原理:

超聲波篩分系統由超聲波發生器、換能器、共振環組成。超聲波發生器產生高頻震蕩,由換能器轉換成高頻正弦形式的縱向震蕩波,這個震蕩波傳到共振環上使共振環產生共振,然后有共振環將振動均勻的傳輸至篩面,篩網上的物料在做低頻三次元振動的同時,疊加上超聲波振動,既可防止網孔堵塞,又可提高篩分產量和質量。

    b.一般技術參數:

    超聲波發生器:

   （1） 電源輸入: 交流220V± 10% / 50--60 Hz

   （2） 整機電流:≤0.6A

   （3） 高頻電流:≤0.5A

   （4） 工作頻率:自適應性（根據負載的不同,自動選頻）

   （5） 工作模式:連續、脈沖（脈沖周期可調）

   （6） 工作溫度: -10℃~~~40℃

   （7） 工作保護:采用多種保護手段（過流、過壓、欠壓等）；

    c. 使用說明

    （1） 超聲波發生器采用單相220V± 10% 、 50或60 Hz交流供電,旋振篩一般采用三相四線制供電,二者需要可靠接地。

    （2） 超聲波發生器輸出接口采用航空插頭接口,把母口擰緊即可。

    （3）當所有接線都準備好后,接通電源啟動超聲波發生器,初次上電自動收索和換能器相匹配的頻點；大約30秒后進入正常的工作狀態,用手觸篩網,振感明顯。

    （4）超聲波振動篩具有篩分能力強，產量高等特點。舉例說明：普通旋振篩篩分100目的粉末涂料時，投料約10kg篩網全部堵住。裝超聲波發生器及超聲波諧振電源后，粘堵篩網問題立刻消失。篩分100目粉末涂料（S4910超聲波振動篩），每小時產量可達350kg
