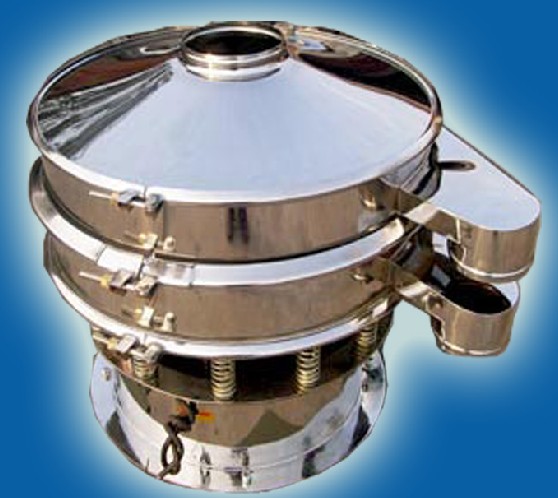

振動篩

所屬分類：篩分設備
點擊次數：
發布日期：2023/02/06
規格：
類型：
在線詢價

詳細介紹

振動篩是一種技術成熟、經典通用并趨于標準化的慣性篩分設備。從篩機振動體的運行軌跡來看，振動篩是一種非線性慣性振動篩。由于結構和工作原理的獨特性，使得振動篩特別適用于對小顆粒和微細粉物料的分級處理。旋振篩既可用于干式篩分，也可用于濕式篩分，廣泛用于礦業、建材、冶金、鑄造、磨料、化工、輕工、醫藥、食品等行業對精細物料的分級處理及液固多相體中對固體物的分離回收，還可用于廢液篩濾回收等作業。旋振篩的篩面與篩框可用多種材料和不同工藝加工制作，并可方便地多層疊加使用。旋振篩為全封閉結構，基本不存在物料粉塵外溢、造成污染的現象，并可方便地加設干燥、冷卻、除塵、清洗等輔助設施。
與其它慣性篩分設備相比，旋振篩具有以下顯著特點：
1、篩分效率高。旋振篩篩分精度一般在90%以上。
2、全封閉結構，而且密封效果好，基本不存在物料粉塵污染現象。
3、相對體積小、重量輕、安裝簡單、維修方便。
4、出料口可在360°圓周內任意調定，便于工藝布置。
5、篩網更換方便，可滿足一般物料的干、濕式分級要求。
6、篩面可方便地加設清網裝置，可有效解決篩面堵塞問題。
7、通過加設超聲轉換儀，能有效解決超細物料難篩分的問題。
8、通過調節電機上下偏心塊的相位，可改變物料在篩面上的運動軌跡，適合對難篩物料篩分作業。

振動篩/超聲波振動篩篩機結構簡析

1.篩蓋：由進料口及錐帽焊接而成，其下端錐帽邊上裝有V型密封圈，篩蓋和篩框用鎖緊帶鎖緊；
2.篩框：篩框由鋼板（鋼板、不銹鋼板）卷圓后焊接而成。篩框上下端均有一承接圈，下端的內部有一法蘭圈，用于固定篩網、壓網圈、膠球托板、膠球托板上有兩道凸起鋼板圓圈。將托板分割成內中外三層，托板上鉆有小孔，在篩網與膠球托板之間裝有橡膠球，在振動過程中，橡膠球擊打篩網，防止篩網堵塞。壓網圈、篩網、膠球托板和漏斗用螺栓、螺母和墊圈與篩框法蘭緊固。
3.振動源：振動源有振動電機或者普通電機帶動激振器。振動電機/激振器固定大盤和底座用減震彈簧連接；
4.隔振彈簧：隔振彈簧由上下彈簧定位圈和彈簧組成，沿著大盤圓周一圈安裝有：12-20個隔振彈簧。
5.底座：底座是用鋼板卷制的，兩邊各有一個法蘭，其上部安裝隔振彈簧的下定位圈，下部制作有地腳螺栓固定孔，其底座筒壁開有一檢修門，以便于調整振動電機上下重錘的空間夾角等。
